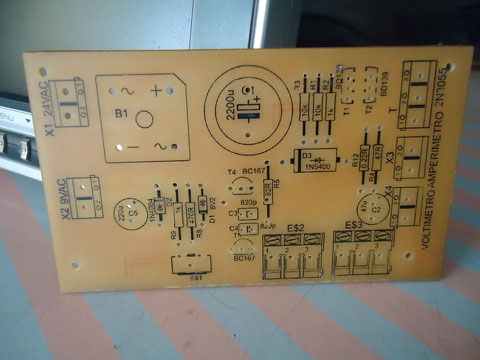

Fuente Regulada 3 Amperios

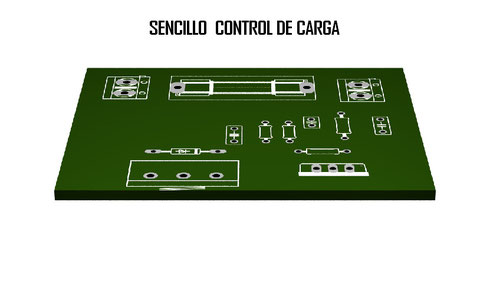

Sencillo Control de Carga
Control de Carga utilizando un Triac y un Diac, también incorpora una bobina y un condensador los cuales hacen la función de filtro para eliminar interferencias sobre todo si se usa para variar la velocidad de un motortool

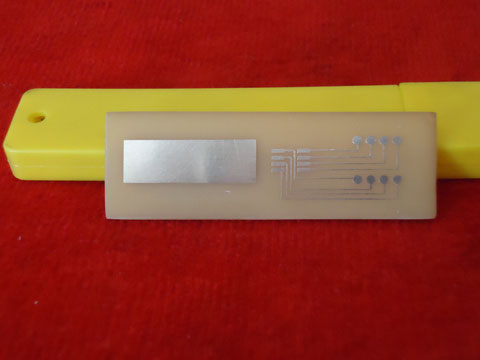

Adaptador para grabar memorias smd

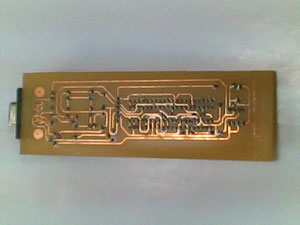

PROGRAMADOR DE PICS JDM

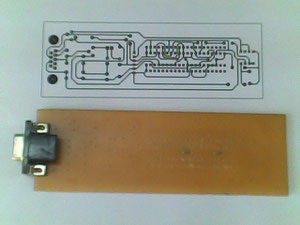

JDM PROGRAMADOR DE PICS POR PUERTO SERIAL:
Este programador de pics casero funciona perfectamente con ic-prog y winpic800, es una herramienta ideal para el taller porque tambien sirve para programar memorias eeprom a si como copiar los datos de estas sin necesidad de desconectarlas del televisor con la ayuda del conector de programacion en circuito icsp y tener una base de datos de memorias personalizada.
PICKIT2 CLONE ICSP

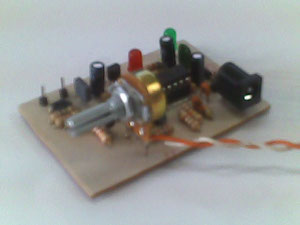

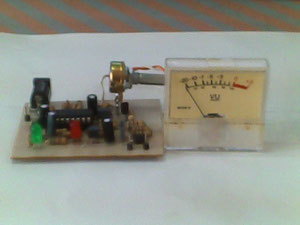

MEDIDOR DE RESISTENCIA SERIE
Este pequeño medidor de resistencia serie es el complemento ideal para el capacimetro, el cual despues de aprender a usarlo se convierte en la mano derecha de los tecnicos para probar con certeza el buen estado de un condensador sin necesidad de desconectarlo del circuito,es importante calibrar este instrumento con varios capacitores nuevos para tomarlos como referencia y mucho mejor hacer una pequeña tabla personalizada de acuerdo al medidor que estemos usando.
IMPORTANTE: aunque este medidor tiene dos diodos conectados en contrafase a la salida del medidor para proteger el circuito de un voltaje conectado a su salida por error es importante siempre descargar los condensadores antes de medirlos y mas si son de mucha capacidad pues anunque parezca increible estos tienden a ganar voltaje a si no esten conectados a ninguna fuente de energia; mucho menos utilizar el medidor en un circuito energizado,se le puede agregar a la salida una proteccion adicional como un pequeño fusible o una PTC.
El circuito original lo tome de la pagina de kakopa y lo arme leyendo las magnificas indicaciones que dan los foreros de neoteo a los colegas que participan en este importante foro, muchas gracias.

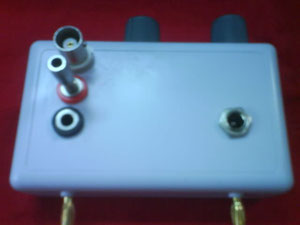

Este pequeño y versatil medidor tiene dos controles, el control de la izquierda controla el ajuste cero del metro (tester) y el segundo ajusta la frecuencia, lo hice asi porque haciendo pruebas he notado que para bajas capacidades es mejor usar una frecuencia baja, y para las otras capacidades por el orden de los 100 khz; por el lado posterior del ESR METER he provisto una salida para monitorear si se quiere la frecuencia del medidor.

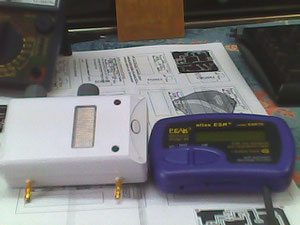

ESTE MEDIDOR CASERO NO DEMERITA EN NADA CON UN MEDIDOR ESR PROFESIONAL COMO EL QUE MUESTRO MAS ABAJO, ES MAS COMPARANDO SUS MEDIDAS (ASI UNO SEA DIGITAL Y EL OTRO ANALOGO)PUEDO DAR FE QUE FUNCIONA Y ES DE MUCHA UTILIDAD, OBVIAMENTE LA MEDIDA DEL ESR DIGITAL VA ACOMPAÑADA DE LA CAPACIDAD DEL CONDENSADOR LO QUE AUMENTA SUS PRESTACIONES, PERO SI NO TENEMOS LA POSIBILIDAD DE ADQUIRIR UNO DE ESTOS EL ANALOGO ES UNA MUY BUENA OPCION.
AUNQUE EL TESTER DE ESR ANALOGO NO ES PRECISAMENTE UN MEDIDOR DE PRECISION, EL CORAZON DE ESTE METER ES UN PUENTE DE WHEATSTONE QUE COMO TODOS SABEMOS ESTA CONFORMADO POR DOS PARES DE RESISTENCIAS QUE IDEALMENTE DEBEN SER DE PRECISION, PERO CUANDO BUSCAMOS EN EL COMERCIO NOS ENCONTRAMOS CON QUE NO SE CONSIGUEN Y DEBEMOS CONFORMARNOS CON COLOCAR LAS RESISTENCIAS COMUNES; SIN EMBARGO Y GRACIAS A LOS SAMPLES QUE SUMINISTRAN LAS EMPRESAS NOS ES POSIBLE FABRICAR NUESTROS INSTRUMENTOS COMO DEBE SER Y SOLO CON LLENAR UNOS POCOS REQUISITOS EN LA PAGINA DEL FABRICANTE Y TOTALMENTE GRATIS
ESR AND ESR+

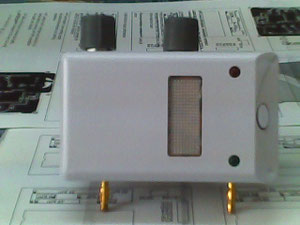

Medidor de Capacitancia y Resistencia Serie
Descarga Automatica del Condensador
El propósito de este medidor era comparar las medidas de un medidor comercial con uno armado en el taller y los resultados fueron satisfactorios, de esta manera estoy seguro que las medidas que estoy tomando son confiables

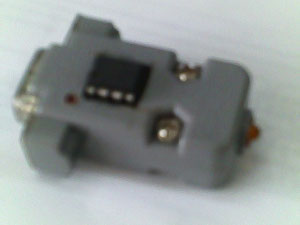

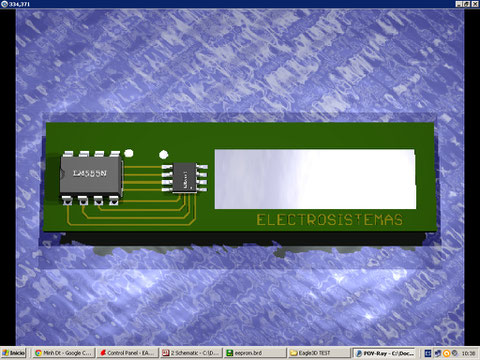

PROGRAMADOR DE MEMORIAS EEPROM

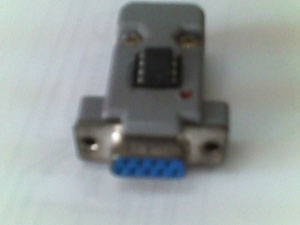

Pequeño y util programador(quemador) de memorias eeprom armado directamente sobre la carcaza de un conector DB9, se usa el ic-prog®
el cual es muy facil de configurar y de utilizar.
PROBADOR SENCILLO DE CONTROLES REMOTOS
Este probador de controles remotos cabe perfectamente en una caja de 6x4x1,5 cms lo cual lo hace muy practico para los tecnicos que hacen domicilios, el diodo led responde (parpadea) como repuesta a los mandos del control remoto y lo mejor es su bajo costo.
