ADVERTENCIA:

Los métodos de reparación expuestos en esta página  deben ser realizados por personal calificado para garantizar un buen servicio y ademas prevenir el riesgo de choques electricos.

                                              Warning!
If you are not familiar with electronics, do not attempt to repair!
Whether you suffer fatal electrical shock! Instead, contact the nearest service center!

No prende

Ni siquiera prende el piloto de stby

Se midieron los 5 voltios en el terminal 5 del conector PD de la fuente de alimentación y no se encontró ningún voltaje

Se revisó la fuente de stby y se encontró en corto el diodo D7907 referencia 1N5383, zener de 150 volts, 5 watts

Se reemplazó por un diodo de avalancha referencia  R2KY

Es de anotar que ya venia de otro taller y le habían reemplazado un spark gap que se reventó por sobre tensión por un alambre lo que obviamente no se debe hacer, se colocó la pieza original y el televisor quedó operativo

Falla típica de vertical, lo primero que miramos es el estado de los filtros, están en buen estado, de pronto soldaduras en mal estado, luego medimos voltajes en el integrado de vertical y están  normales, apresurada mente  podríamos llegar a la conclusión que el daño es el integrado y comprarlo, en este caso en particular el daño era el diodo D301 abierto.

Como caso curioso este televisor no funcionó con un control panasonic pero sí con un control remoto philips

Investigando un poco me di cuenta que este chasis es philips y es usado por varias marcas tales como RCA, Panasonic y otros.

La falla inicial de este Televisor era que no prendia nada, ni siquiera el led de standby, lo primero que medí fue el transistor de salida horizontal y a primera vista media bien, pero de todos modos lo desconecte del circuito ya que la fuente de este televisor no suele fallar pero sí se protege si hay un sobreconsumo, y al volver  ensayar el TV ya dió standby. Le coloqué otro transistor que tenia a la mano y encendió mostrando falla de pincushion, revizando esta sección encontré el Transistor Q302 K2961 el cual media bien entre drenador y surtidor pero no engatillaba, lo reemplace por otro de la misma referencia y se solucionó el problema.

Sintoma: No prende, el led de standby prende y apaga 4 veces

Causa: mirando el manual de servicio dice que el televisor se está protegiendo por sobre corriente I-PROT, y que la falla puede estar en el circuito vertical, verificar +/- 13 voltios que alimentan el integrado, también dice que puede ser por ausencia del +B, efectivamente en ningun momento estan presentes los 135 voltios que alimentan al flyback, revicé los elementos de la fuente y encontré una resistencia r640 de 1k ohmios a un 1/4 de vatio abierta la cual alimenta el pin 18 del MCZ3001D, reemplacé estos elementos y el televisor volvió a prender normalmente. Es buena practica aislar con un barniz el espacio entre el disipador del sw reg out y el integrado para evitar que en un futuro se vuelva a dañar este integrado por una descarga electrica entre estos dos elementos.

No da Sonido:

Lo primero que debemos descartar es si el daño tambien se manifiesta por la entrada de AV, si este es el caso lo primero que debemos hacer es resetear el tv entrando al modo se servicio con la combinación de teclas display→5→volumen+→power, para resetear marcamos el 8 y enter, el televisor debe apagarse y al encenderlo debe volver el sonido normal.

Con este reset lo que hacemos es restablecer los valores de fabrica en la memoria eeprom.

Por otro lado si el televisor si da sonido por AV, pero no en el modo tv o por el sintonizador, la falla mas comun es la bobina discriminadora de audio FIS(4045) en el interior del sintonizador la cual debemos desmontar y suspender su capacitor interno y reemplazarlo directamente sobre el impreso con un condensador tipo lenteja con un valor entre 33pf y 82 pf, si es necesario darle un poco de ajuste para aumentar el nivel de audio.

No prende:

Este televisor es para 110 voltios y por error lo conectaron a 220 voltios, se hizo la revisión de la fuente de poder el fusible estaba bueno, aunque todos los clientes siempre dicen que debe ser el fusible quemado pero en muy contadas ocasiones el fusible se quema. Se le hizo seguimiento al voltaje de entrada AC y llegaba  hasta el primario de un transformador auxiliar que es el que provee los 12 voltios para el relevo que da paso a los 110 voltios para alimentar el puente rectificador; también de estos 12 voltios derivan a traves de un regulador los 5 voltios para el micro y la jungla. Aparentemente la falla ya estaba localizada pero para estar mas seguro que los 220 voltios no hubieran hecho mas daño lo que hice fué aplicarle 12 voltios en el relevo con un pequeño adaptador de 12 voltios y conecte el televisor a la red de 110 voltios y encendió normalmente, de esta manera puedo dar con más seguridad el presupuesto acertado y justo.

Chasis: AMEDP284

Modelo: CT-G3335VV

Noda imagen, pantalla blanca con arcoiris

Causa 1: zócalo de la pantalla sulfatado (cambiar)

Causa 2: Integrado vertical malo y condendasor de tantalio en corto cerca del IC vertical.

Quema el regulador

Causa: filtro de 100 uf/50v cerca al flyback alterado, medía 10 uf

No da Standby:

Causa: le faltan los 12 voltios que van al regulador principal a traves de un diodo y 2 resistencias de 120k localizadas en la fuente

Pantalla Blanca:

Le falta el voltaje de RGB

Causa: resistencia abierta que viene del flyback para alimentar este cto.

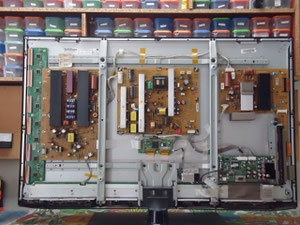

No prende:

El led de stanby blinquea 3 veces (prende y apaga 3 veces)

Causa:

Daño localizado en la tarjeta principal

Se debe cambiar esta tarjeta teniendo en cuenta que esta misma tarjeta se usa en varios modelos de la misma serie, osea que vamos a encontrar esta misma tarjeta en un lcd de 40 pulgadas igual que en uno de 46 pulgadas, lo que las diferencia es el firmware el cual debemos descargar de la página del fabricante.

El procedimiento de actualización del software es muy sencillo:

1. Descargar el firmware de acuerdo al modelo del lcd

2. Descomprimir el archivo

3. Formatear una memoria usb en FAT32

4. Copiar la carpeta a la memoria usb

5. Conectar el televisor al AC, deben prender y apagar el led ambar y el led verde alternadamente

6. Conectamos la memoria al puerto usb, y esperamos unos   minutos hasta que termine el proceso, cuando finaliza

el televisor enciende sólo y el proceso queda terminado.

Link de descarga:

http://www.4shared.com/account/home.jsp#dir=iv3LTEtR

Prende y se apagan las lamparas:

Causa: las lamparas empiezan a agotarse y exigen mas corriente

al inversor, por eso se activa el sistema de proteccion del circuito

que apaga las lamparas, la solucion es cambiar las lamparas empezando por arriba por lo general es una de ellas la que presenta el problema, ideal cambiarlas todas de acuerdo al presupuesto.

Otro método no tan recomendable puede ser engañar el circuito inversor que como ustedes saben tiene protecciones por sobrevoltaje y sobrecorriente y de esta manera no sería necesario cambiar la lampara.

No prende

Los 5 voltios que alimentan la eeprom estan caidos,

se encontró zener de 5voltios en corto y tambien la eeprom ref: CAT59C11HP.

Prende sin la eeprom pero no se pueden memorizar los canales,

le coloque otra de la misma referencia de un kv21 y funcionó bien.

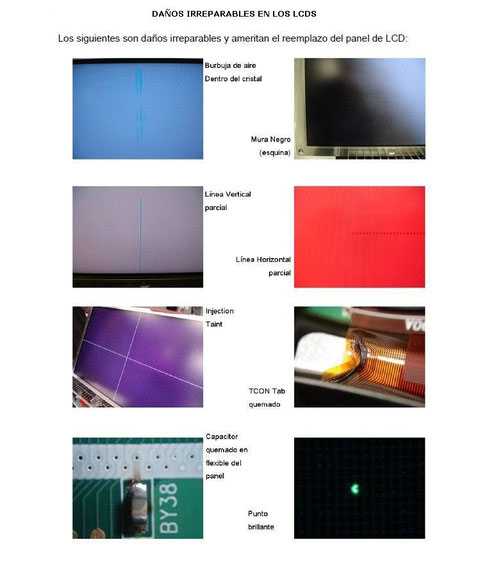

Falla comun en este tv: la imagen se congela, el sonido es normal

Causa: la falla esta ubicada en la tarjeta LVDS mas especificamente en los flexibles que van de la pantalla a la tarjeta, la soldadura que se usa es pintura conductiva y con el  calor de las lamparas afecta esta soldadura y produce varias fallas, entre ellas imagen congelada, parpadeo en la imagen, se pone blanca toda la pantalla con ausencia de imagen o se queda totalmente oscura, la solución adecuada es despegar con cuidado el flexible que este dando la falla limpiar bien y soldar con estaño,

Falla documentada en la seccion de fotos.

FALLA : No prende, al darle power intenta prender y se protege quedando nuevamente en stand by

Causa: Falla comun en este tipo de chasis ocasionado por el fly back que se pone en corto el condensador interno cuyo valor aproximado es de 2000 pf el cual se podría retirar con una broca y aislar muy bien este espacio con material aislante para alto voltaje, puede servir acrilico dental.

La eliminación del condensador es sólo opcional si no se consigue el flyback en su localidad porque la falta de este condensador afecta la imagen (torceduras)sobre todo cuando hay cambios de brillo en la imagen.

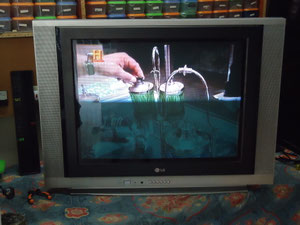

FALLA: Rayas horizontales en la parte superior de la Pantalla

Causa: Normalmente esta falla la producen filtros secos en la sección de vertical,entonces le hice barrido de filtros a esta etapa y para mi sorpresa la falla continuo. Revise el yugo y no encontré ningún defecto por lo tanto la falla debe estar en la memoria EEprom con sus datos corruptos, por suerte es muy fácil de solucionar si no tenemos a la mano los datos correctos de la memoria, simplemente le colocamos una memoria vacía y al momento de arrancar el TV el micro vuelca los datos sobre la eeprom y listo; en mi caso tenia una memoria con datos los cuales pude borrar fácil con la ayuda del  ®Ponyprog.

P.D: No debemos olvidar que las memorias corruptas producen muchas fallas que a menudo nos confunden, por ejemplo en  este mismo caso el tv se demoraba en arrancar y al resetear la memoria se solucionaron los dos problemas. Si quieres ahondar en el tema puedes seguir el link que dejo a continuación :

 Ir al documento >>

FALLA: No prende

Causa: Al revisar la fuente se observan a simple vista 2 filtros soplados de 2200uf/10voltios, los cuales fueron cambiados y sin embargo el televisor sigue sin prender, se toman medidas de voltaje a la fuente y estan presentes los 5 voltios de stand by pero al darle power no se observa ninguna variación en el pin de on/off que permanece en cero voltios, por lo tanto se llega a la conclusión que la main board tambien sufrió daño(lo mas probable es que  haya sido por los filtros malos que alteraron los voltajes de la fuente), se reviza con lupa y con el tester posibles fallas pero no se encuentra nada evidente; se reemplaza dicha board y el televisor prende y funciona perfectamente. Este daño hubiera podido ser menor si se le hubiera prestado servicio tecnico cuando recien el televisor empieza a presentar fallas como por ejemplo que se demora en dar imagen o se oscurece repentinamente, se le hace un barrido de filtros a la salida de la fuente y el aparato vuelve a funcionar bien por muchos años.

FALLA: Imagen con poco brillo, al cambiar de canal se nota que la imagen del canal anterior todavia está presente en el fondo tenuemente, se persive mas al cambiar de pc a tv

Causa:Esta y muchas fallas mas (por ejemplo imagen en camara lenta) sobre la imagen son originadas por la tarjeta T-CON especificamente el daño lo ocasiona el integrado AS15-U el cual es fácil de diagnosticar si es el componente malo ya que se pone como una plancha en minutos cuando está malo. En el mercado se consiguen con la última letra diferente como AS15-F o AS15-G los cuales son iguales al integrado original, por precaución es sano colocar un pequeño disipador que transfiera el poco calor producido por el integrado nuevo a la tapa metalica que cubre la T-CON.

Para reemplazar este integrado es necesario tomar precaución ya que al rededor de él hay pequeños componentes que se nos pueden despegar sin querer al desoldar el integrado con la estación de soldadura si es el caso, para evitar esto debemos colocar cinta alrededor del integrado cubriendo bien estos elementos y asi evitarnos dolores de cabeza; podriamos también

si queremos ir a la segura tomar una foto del area por si acaso se nos escapa un elemento de estos, al comparar con la foto nos vamos a dar cuenta facilmente y lo podremos reemplazar de otra tarjeta de repuesto.

FALLA: Cerrado de Vertical

Causa:Le cambié el integrado de vertical TDA 4863AJ y aparentemente solucioné esta falla, la imagen aparece falta de brillo a pesar que se le sube el screen al máximo, no aparecen lineas de retorno si no que la imagen parpadea mucho, probé la etapa horizontal y la fuente y no encontré ningun componente defectuoso; casualmente entró al taller un televisor parecido y descarté la pantalla con la sorpresa que la imagen salió con buen brillo y el screen funciona como debe ser, por lo tanto pantalla mala, el otro problema que tiene este aparato es que el integrado vertical se calienta demasiado y luego le salen unas rayas verticales signo de que el integrado se va a dañar, la solución a este problema es conseguir el integrado original (aunque en el almacen me aseguraron que era original), y la otra alternativa es colocarle un disipador mas grande y monitorear la temperatura del integrado y el funcionamiento del televisor

FALLA: No enciende

Causa: Por lo general cuando no prende un televisor lo primero que se revisa es el transistor de salida horizontal el cual estaba en corto, se cambió por uno de la misma referencia y el televisor prendió normalmente, pero al cabo de un rato el transistor HOT se calienta demasiado lo mismo que el yugo,se realizaron medidas de voltaje en la fuente encontrándose en su rango adecuado;observando bien la imagen en la pantalla porque todas las medidas las había hecho sin conectarle la señal de antena me doy cuenta que la imagen es mas ancha de lo adecuado, por lo tanto reviso el circuito de salida horizontal encontrando abierto el condensador c406 de 27nf a 630 voltios, lo reemplace por el mas cercano que es 33nf/630 voltios porque el original no se consigue, entre al modo de servicio y ajuste un poco el parámetro este-oeste (EW) y el tv quedo funcionando bien, el transistor ya no se calentó mas.

Nota:

Con respecto a los voltajes de la fuente, en stand by debe dar 5 voltios para el micro, si el piloto de stand by alumbra bien lo mas probable es que este voltaje este bien, sin embargo si lo queremos medir lo podemos encontrar fácilmente en uno de los pines del receptor de control remoto que como ya todos ustedes saben tiene tres terminales, uno es señal, tierra y vcc; el otro voltaje es el +B que en stand by debe ser 100 voltios el cual debe permanecer estable, si aparece un voltaje menor digamos 70 voltios es porque hay un problema en la fuente y la falla mas frecuente es la resistencia fusible de 1,2 voltios FR403.

REFORMA BANDEJA DE CD LENTA , MECANISMO DE 3CDs AIWA

Este minicomponente no leia los cds, se le cambió la unidad laser KSS213 y se solucionó el problema, pero a demas a la hora de cerrar la bandeja tocaba ayudarle un poco, esto es normal en estos equipos por desgaste en los rieles por donde desliza la bandeja y apesar que se le hizo un buen mantenimiento y se le colocó grasa nueva el problema persistia. La solución fue alterar el voltaje de referencia del pin 12 del integrado BA5936 y el pin 13 para la salida de la bandeja; la resistencia original es de 3k3 y la reemplace por una de 2k2 y el problema empeoro entraba mas lenta, entonces le coloqué una de 4k7 y se solucionó la falla.

La Falla principal de este equipo era que no prendía

La causa mas probable es el STK en corto, para aligerar un poco la revisión sólo retiro los dos fusibles F904 y F905 que alimentan la parte de potencia del integrado y efectivamente el equipo prende sin problema.

Después que fue autorizada la reparación del equipo le cambio el STK y para mi sorpresa el equipo no suena, es mas no se activa el relevo a la salida de los parlantes, lo primero que mido son los 12 voltios que le deben llegar al relevo por uno de sus terminales y encuentro que está caído el voltaje cerca de 6 voltios, toco las resistencias de superficie anexas al relevo R407, R417, R418, R419 y están muy calientes lo que me lleva a pensar en un corto en la bobina del relevo,mido en la escala de ohmios y está en buen estado, mido el diodo en paralelo a la bobina y está en corto, procedo a reemplazar este elemento y ahora ya se activa el relevo, pero que creen nada de sonido en los parlantes.

Bueno acto seguido mido los voltajes en el STK y estan normales, pienso que puede esta mutiado mido el pin13 y debo encontrar un voltaje entre 0,6 y 1,2 voltios,  normal osea que no está mutiado por lo tanto el problema ya no está en la salida ahora es el momento de utilizar el viejo método de inyectar señal y para esto me ubico en el integrado IC101 15207 que tiene varias funciones, selector de entrada, control de tonos y control de volumen, inyecto señal directamente en los pines 14 y 17 y no suena nada, inyecto señal después de las resistencias R119 y R120 (mirar el plano) y ahora sí se escucha el sonido llego a la conclusión que el integrado está en corto, procedo a cambiarlo y por fin tenemos sonido fuerte y claro en los parlantes, no está por demás decir que este tipo de fallas es atípica la verdad es que el equipo ya venia de otro taller y por eso la dificultad de la reparación afortunadamente se había pasado un buen presupuesto y no generó perdidas, sólo un poco mas de esfuerzo pero al final queda la satisfacción que la reparación se pudo realizar con éxito.

Bandeja de cd bloqueada

Al conectar una memoria usb no la reconoce

Esto es debido al primer problema ya que al estar bloqueado el cd el micro se queda ocupado tratando de resolver este problema y por ese motivo no lee las memorias, despues de desbloquear el cd que en este caso particular encontré al interior del mecanismo un diminuto control remoto el cual estaba incrustado en el mecanismo de carga del pickup bloqueando el mecanismo.

Sólo Prende con el control Remoto.

Prende con el control remoto pero igual no obedece las funciones del panel de control, no es posible hacerle un cool reset porque precisamente no obedece al panel del control, podria tambien ser algun pulsador que este marcando resistencia bloqueando el micro, pero haciendo medidas con el tester no encuentro ningun pulsador con medidas anormales, lo volvi a armar para medir voltajes que por lo general son de 3.3 voltios sobre la linea de pulsadores pero para mi sorpresa funcionó bien, llego a la conclusión que con este procedimiento de alguna manera el micro borró cualquier voltaje basura que lo hubiera bloqueado.

Recomiendo antes de desmontar el panel frontal descargar los filtros grandes,  yo personalmente lo hago con un pequeño bombillo de 110 voltios 70 watios o dejarlo desconectado un tiempo prudencial para que los filtros se descarguen sólos.

Este equipo no prende manualmente, con el control remoto si prende pero no expulsa la bandeja de los cds ni tampoco operan otras funciones relacionadas, el radio si opera bien.

La falla se encuentra en el panel frontal, es necesario cambiar el swiche de funciones y el control de volumen, si no se consiguen se les puede hacer mantenimiento a ambos elementos quedando operativo nuevamente.

No da sonido

STK  en buen estado

Causa. se debe resetear la eeprom con power+enter+stop

Esto es debido a que la salida de parlantes se pasa a b, y no hay salida b.

Prende todo el display y no obedece ninguna funcion

Causa: microprocesador principal defectuoso ubicado en el panel frontal

Se protege despues de varias horas de uso, muestra la palabra proteccion en el display y luego se apaga

Causa: cambiar los filtros c31 y c32 de 100 microfaradios a 50 voltios  por otros del mismo valor no polar, revizar en el circuito amplificador los 5 condensadores ceramicos 474 a 100v alterados o alguno explotado.

Se escuchan solo dos parlantes de los 5 y suena muy bajo a todo volumen la falla es un diodo zener de 9,1 voltios en corto en la fuente que elimina el voltaje pvdd que alimenta el amplificador.

FALLA: Sincronizar Mecanismo de 3 cds

Causa:El mecanismo está fuera de tiempo, para solucionar esta falla es necesario hacer una revisión minuciosa de todos los piñones y lavarlos muy bien con agua y jabon y volver a lubricar al momento de ensamblar.

El tiempo mecanico consiste en hacer coincidir el piñon blanco que va por debajo de la bandeja con el piñon multiple que va por encima al cual le faltan dos dientes y el piñon de abajo lleva pegados dos dientes los cuales encajan perfectamente con el de arriba, se hacen girar manualmente y deben hacerlo sin atorarse en ningun momento, de lo contrario revisar nuevamente los piñones en busca de alguna imperfección por mas pequeña puede frenar el libre movimiento de los piñones, es recomendable tambien cambiar la banda o caucho por una que le quede justa por dentro (una medida anterior).

En la sección de fotos documento la manera adecuada de ubicar los piñones

FALLA: POWER PUSH PROTECTOR

Causa: Normalmente esta falla es ocasionada por uno de los integrados amplificadores que se pone en corto, pero en este caso hice las pruebas necesarias y la falla estaba ubicada en la tarjeta IO - S - OUT la cual presentaba un corto en la alimentación de los 9 votlios. Para poder ubicar

el elemento defectuoso fué necesario ir alislando el corto ya que los integrados me marcaban corto, por fortuna esta plaqueta tiene varios puentes los cuales fuí retirando hasta ubicar la zona donde estaba el corto, el elemento defectuoso era un filtro de 100 uF/ 16 voltios en corto el cual a primera vista no se ve en mal estado, en la sección de fotos subo una imagen con su ubicación.

FALLA: No prende

Causa: El equipo recibió una descarga y reventó literalmente el integrado

STR-A6252 que es el regulador de la fuente de standby, a su ves se pusieron en corto el zener de 33 voltios y el de 11 voltios, se ensayó la fuente sóla y no salian los 5 voltios, despues de terminar de revisar la fuente encontré abierto uno de los debanados del transformador T903 entre los pines 5 y 6, finalmente se cebó la fuente y generó todos los voltajes ok.

Precaución:

Siempre es necesario descargar los filtros grandes de la fuente para prevenir un daño en alguna de las tarjetas y también por nuestro propio bien porque nos puede dar un buen corrientazo.

En la sección de descargas anexo el diagrama de este equipo, sí al menos las fuentes que fué lo que yo revisé son iguales las del MCD504 y la del LM-U5050, para terminar es bueno aclarar que esta fuente en realidad son tres fuentes en una, la fuente de stanby y dos fuentes simetricas de +65 voltios y - 65 voltios para alimentar el amplificador...

FALLA: No prende o prende y se apaga

Causa: Generalmente esta falla la ocasiona uno o los dos integrados de salida de audio STK412-740 que se ponen en corto, generalmente por malas conexiones hechas por el usuario.

Es fácil saber en que etapa se encuentra la falla con el sólo hecho de desconectar la alimentación de la etapa amplificadora el equipo empieza a funcionar bien, obviamente sin sonido; para saber cual de los dos integrados presenta corto se mide voltaje en DC en las salidas de los parlantes y si mide es porque ese integrado está en corto y está dejando pasar voltaje a los parlantes, para evitar esto porque se dañarian los parlantes el equipo se protege y no prende.

Coloco este apartado porque los tecnicos en electronica a veces deben restaurar muebles de televisores o hacer empotres y en estos tutoriales se explica la forma adecuada de trabajar con fibra de vidrio y las precauciones que se deben tener para no atentar contra la salud porque algunos de estos materiales pueden ser toxicos y/o inflamables por eso se recomienda trabajar en sitios ventilados, utilizar guantes y mascarilla.

FALLAS+DICAS+APOSTILAS

FALLA: Imagen en un cuadro pequeño y distorsionado de horizontal, a su vez se escucha un chirrido agudo

Causa: Al revizar los voltajes del flyback el voltaje de 400 voltios que van para el screen al medir sobre el cátodo del diodo se encuentra que la soldadura está liquida del calor producido por el defecto de este diodo uf4007 el cual estaba conduciendo en ambos sentidos (fugas), se reemplazó por un RFG10C y funcionó perfecto

FALLA: Prende un instante la pantalla (parpadea) y luego se apaga

Causa: Normalmente esta falla la produce la lampara por vejez o desgaste

pero en este caso era el inversor, la manera adecuada de diagnosticar donde esta la falla es probando la lampara sin necedidd de desmontarla de la pantalla con otro inversor que tengamos para prueba como por ejemplo el de un escaner en desuso el cual podemos alimentar con 12 voltios para hacer esta prueba, es necesario recordar que apesar que estos inversores son tan pequeños y son alimentados  con 12 voltios generan alto voltaje aunque la corriente es minima pegan duro.
